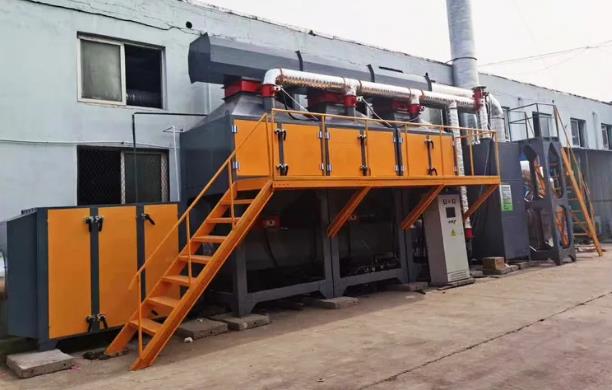

吸附脱附+催化燃烧设备

时间:2022-06-25 作者: 阅读:3954

吸附脱附与催化燃烧设备中的之前的关联有什么呢,现在带大家去认识一下。吸附脱附一开始是分两个系统的,分别是预处理系统,有机废气净化系统。

(1)预处理系统

考虑到生产过程中有粉尘,需对汇集后出外墙的管道中的废气进行预处理;通过初效过滤器(G4)及中效过滤器(F8)作为过滤装置,预处理后进入排风总管其作用是去除残留在废气中的颗粒物,保护后续回收装置的正常运行。

(2)有机废气净化系统

本项目采用“收集+预处理+活性炭吸附、脱附装置处理+催化燃烧”主要包括以下两个部分: 1)经过预处理后的废气,经活性炭吸附系统处理后通过排气筒高空排放。 2)活性炭饱和后利用热空气进行脱附,脱附后气体经过催化氧化系统进行进一步处理净化后排放。

活性炭工作原理分二分部,一是吸附,二是脱附再生。



吸炭脱附流程、吸收气体流程、控制系统

~

1.废气收集系统:待处理废气由收集风管收集后排至废气处理装置进行处理。

2. 颗粒物去除段:从室内排至室外的排风管道首先进入初效过滤器对粉尘进行过滤,不经过预处理,直接送入活性炭箱吸附易造成活性炭堵塞,影响其吸附能力,故要通过干式初效过滤箱来去除这些成分。

3. 活性炭吸附段:经过预处理后的废气进入活性炭吸附箱,气体进入吸附箱后,气体中的有机物质被活性炭吸附而着附在活性炭的表面,从而使气体得以净化,净化后的气体再通过风管接入下一级处理设备。

4. 脱附气体流程:当吸附床吸附饱和后,可启动脱附风机对该吸附床脱附,脱附气体首先经过催化床中的换热器,然后进入催化床中的预热器,在红外热器的作用下,使气体温度提高到 300℃左右,再通过催化剂,有机物质在催化剂的作用下燃烧,被分解为 CO 2和 H 2O,同时放出大量的热,气体温度进一部提高,该高温气体再次通过换热器,与进来的冷风换热,回收一部分热量。从换热器出来的气体分两部分:一部分直接进入下一级处理设备;另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷,使脱附气体温度稳定在一个合适的范围内。活性炭吸附床内温度超过报警值,自动启用火灾应急自动喷淋系统。

5. 吸收气体流程:经活性炭净化后的气体和催化燃烧炉处理后的气体,高空排放。

6. 控制系统:控制系统对系统中的风机、预热器、温度、电动阀门进行控制。当系统温度达到预定的催化温度时,系统自动停止预热器的加热,当温度不够时,系统又重新启动预热器,使催化温度维持在一个适当的范围;当催化床的温度过高时,开启补冷风阀,向催化床系统内补充新鲜空气,可有效地控制催化床的温度,防止催化床的温度过高。此外,系统中还有防火阀,可有效地防止火焰回串。当活性碳吸附床脱附时温度过高时,自动启用补冷风机降低系统温度,温度超过报警值,自动开启火灾应急自动喷淋系统,确保系统安全,整个系统采用 PLC自动控制。

7.活性炭吸附管设备内壁采用双层碳钢外壳,钢板厚度,保温厚50mm,法兰有连接的地方采用氟胶垫防腐。
